Productes Fijaciones, abrazaderas y anclajes.

ABARCON GALVANIZADO PARA TUBO DIN-3570 CON TUERCA

Abarcones para la fijación de tubos redondos de acero al carbono o acero inoxidable en soportes y perfiles. Puede equiparse con las arandelas, tuercas y pletinas correspondientes.

ABARCON INOXIDABLE AISI-316 A4 (1" A 20")

Abarcones para la fijación de tubos redondos de acero al carbono o acero inoxidable en soportes y perfiles. Puede equiparse con las arandelas, tuercas y pletinas correspondientes.



CARACTERÍSTICAS TÉCNICAS

Materiales:
Acero al Carbono (F-1, F-114, F-125, etc...)
Acero Inoxidable (Aisi 304, 316, dúplex, superduplex, etc...)

ABRAZA. SUPRA INOX W2

La abrazadera Supra es la evolución de la abrazadera Super.
Gracias a su diseño único, su montaje y desmontaje pueden realizarse sin
necesidad de desmontar los tubos o gomas de su aplicacion y sin desprenderse ningún elemento de la propia abrazadera.
Al disponer la cinta de los bordes biselados, evita los cortes en los tubos y en
las gomas.
Cumple holgadamente con la directiva EU 2002/95/EC de fecha 1 de julio de 2006.
La alta resistencia del tornillo, junto con su diseño, permite unos elevados pares de apriete.

Materiales:
-------------------------------------------------------------------------------------
Cinta y Guia Cinta:
Acero inoxidable X8Cr 17
(DIN 1.4016)(AISI-430)
Tornillo:
Acero Qst 34-3
(DIN 1.0213) Cincado Cr3

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación d mm - 17-19
r - M6
e - 8
a - 18 +0,2
b - 19,8
Valores max.* Par Nm - 10
Valores max.* Pres. Bar - 45
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA GRAN PRESION SUPRA INOX

La abrazadera Supra es la evolución de la abrazadera Super.
Gracias a su diseño revolucionario y único, su montaje y desmontaje puede realizarse sin necesidad de desmontar los tubos o gomas y sin desprenderse ningún elemento de la propia abrazadera.
Al disponer la cinta de los bordes biselados, evita los cortes en los tubos y en las gomas.
Cumple holgadamente con la directiva EU 2002/95/EC de fecha 1 de julio de 2006.
La alta resistencia del tornillo, junto con su diseño, permite unos elevados pares de apriete.
Al estar realizada en acero inoxidable (AISI-304), es especialmente indicada para la industria alimentaria y marina.

Materiales:
-------------------------------------------------------------------------------------
Cinta y Guia Cinta:
Acero inoxidable X5CrNI 1810
(DIN 1.4301)(AISI-304)
Tornillo:
Acero inoxidable
AISI 302 Cu

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 17-19
r - M6
e - 8
a - 18 +0,2
b - 19,8
Valores max.* Par Nm - 10
Valores max.* Pres. Bar - 40
Unidades Envase - 50
Unidades Embalaje - 400
* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

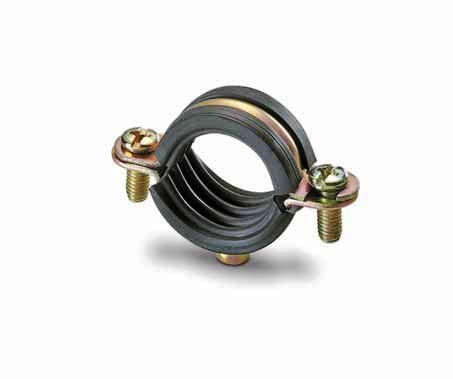

ABRAZADERA MONTANTE ISOFONICA 22 mm

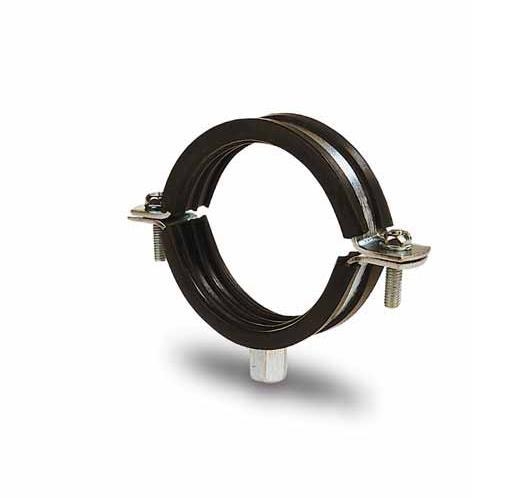

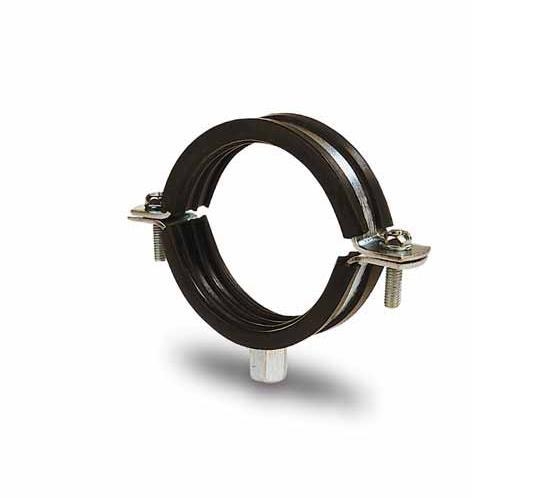

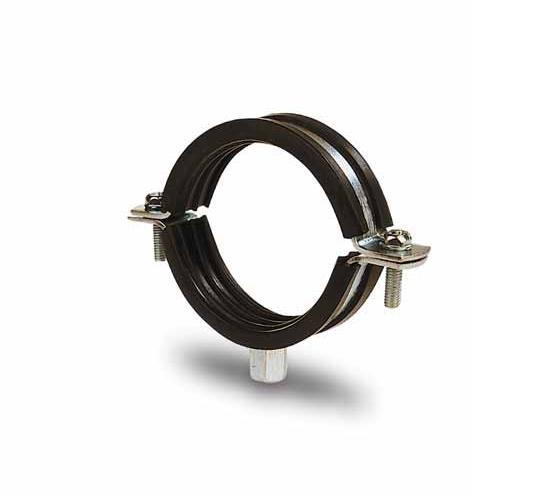

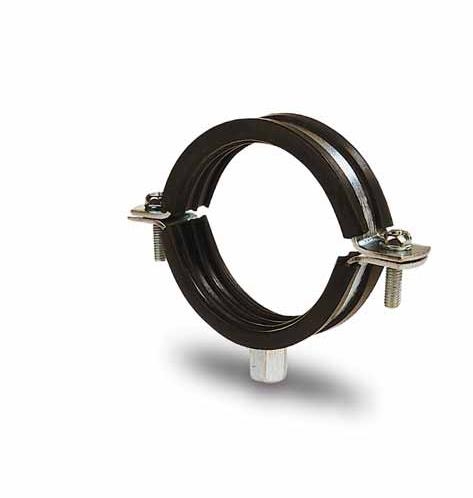

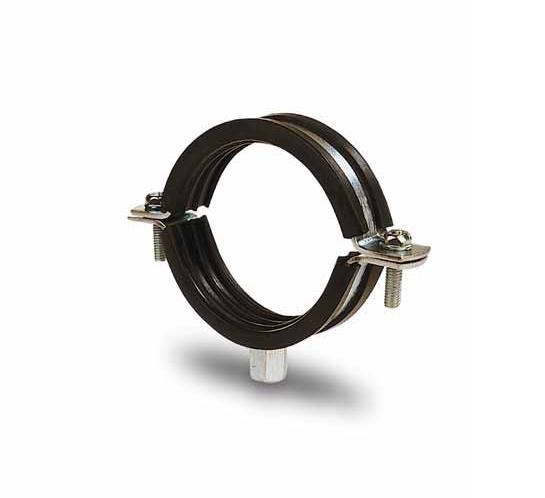

ABRAZADERAS METÁLICAS LIGERAS


CARACTERÍSTICAS TÉCNICAS


Ventajas / Advantages
Permite colocar tubos paralelos a poca distancia, montando una pata
sobre la otra

Aplicaciones / Uses
Instalaciones de tubos paralelos

ABRAZADERA NORMAL C/TORN. W1 ACERO

Gracias al acero empleado permite una buena deformación, adaptándose perfectamente al tubo con un apriete firme pero a su vez cuidadoso.
Especialmente utilizada en aplicaciones con fluidos gaseosos de bajas
presiones.

Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Clase resistencia 6.6
Cincado gris plata Cr3
Tuerca:
Clase resistencia 6
Cincado blanco Cr3
Cinta:
Acero St3 K32
(EN 10215)

CARACTERÍSTICAS TÉCNICAS

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

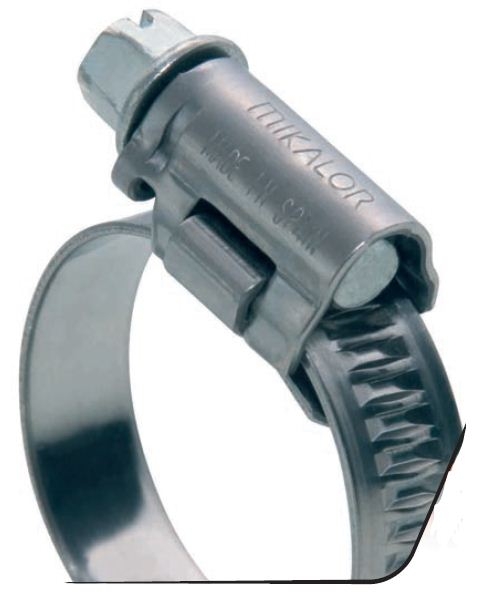

ABRAZADERA SINFIN 12mm DIN-3017S W2 INOX

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para su utilización en los sectores de automoción, agricultura y conducciones de líquidos.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero Qst 36-3 (DIN 1.0213)
Cincado gris plata
Cinta y cabeza:
Acero inoxidable X6Cr17
(DIN 1.4016)
(AISI-430)

CARACTERÍSTICAS TÉCNICAS

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA SINFIN 12mm DIN-3017S W4 INOX

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA SINFIN 9mm DIN-3017L W4 INOX

Gracias al exclusivo diseño de la cabeza nos encontramos delante de una abrazadera de alto rendimiento y a la vez muy compacta.
Su cinta no perforada junto con el interior totalmente liso y con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006. Especialmente indicada para la industria alimentaria y marina, al estar realizada en acero inoxidable
AISI-304.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu.
Cinta y cabeza:
Acero inoxidable
X5CrNi1810
(DIN 1.4301)
(AISI-304)

CARACTERÍSTICAS TÉCNICAS

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA SINFIN DIN-3017L W2 INOX

Gracias al exclusivo diseño de la cabeza nos encontramos delante de una abrazadera de alto rendimiento y a la vez muy
compacta. Su cinta no perforada junto con el interior totalmente liso y con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria de la automoción.

Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero Qst 36-3
(DIN 1.0213)
Cincado gris plata
Cinta y cabeza:
Acero inoxidable
X6Cr17
(DIN 1.4016)
(AISI-430)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 0-12
L max. - 18
s + 0,1 0 - 0,6
h max. - 9,5
a+-0,3/0,2 -7,5
b max. - 11,5
Valores max.* Par Nm - 1,5
Valores max.* Pres. Bar - 40
Unidades Envase - 200
Unidades Embalaje - 1600

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.
