Productos VIBRACHOC.

+1610013 AMORTIG.V-43 H M-12

La versión standard V43, V44, V45, V46 está formada por una base de
acero mecanizado de grafito esteroidal y de un cojín metálico de acero
inoxidable para la parte resiliente.
Puede suministrarse una cazoleta con tornillo de nivelación para las
versiones con índice H, así como dos tipos de suelas de fijación al
suelo.
La versión W difiere de la versión estándar por la utilización de un cojín
metálico de más espesor pero de rigidez inferior.

CARACTERÍSTICAS TÉCNICAS

Esta gama de suspensiones totalmente metálicas cuya frecuencia
propia es de 15 a 30 Hz permite aislar máquinas herramienta que
funcionan por arranque de materia en entornos industriales severos.
Insensibles a los aceites, temperatura y fatiga, su tiempo de vida suele
ser equivalente al tiempo de vida de la máquina.
Gracias al cojín metálico de más espesor, la versión W permite mejorar
el nivel de atenuación vibratoria y aislar máquinas que funcionan por
deformación de materia (prensa, cizallas, plegadoras).

Dimensiones

ØD2: 96 mm
H2: 35 mm
ØM: M12
C: 8 mm
H3máx.: 115 mm

+1610053 AMORTIG.V-44 H M-16

La versión standard V43, V44, V45, V46 está formada por una base de
acero mecanizado de grafito esteroidal y de un cojín metálico de acero
inoxidable para la parte resiliente.
Puede suministrarse una cazoleta con tornillo de nivelación para las
versiones con índice H, así como dos tipos de suelas de fijación al
suelo.
La versión W difiere de la versión estándar por la utilización de un cojín
metálico de más espesor pero de rigidez inferior.

CARACTERÍSTICAS TÉCNICAS

Esta gama de suspensiones totalmente metálicas cuya frecuencia
propia es de 15 a 30 Hz permite aislar máquinas herramienta que
funcionan por arranque de materia en entornos industriales severos.
Insensibles a los aceites, temperatura y fatiga, su tiempo de vida suele
ser equivalente al tiempo de vida de la máquina.
Gracias al cojín metálico de más espesor, la versión W permite mejorar
el nivel de atenuación vibratoria y aislar máquinas que funcionan por
deformación de materia (prensa, cizallas, plegadoras).

Dimensiones

ØD2: 96 mm
H2: 35 mm
ØM: M16
C: 10 mm
H3máx.: 135 mm

+1612002 AMORTIG. PDM1000 M-16

- Serie de amortiguadores extraplanos que soportan cargas estáticas y dinámicas
muy elevadas y proporcionan una gran estabilidad.

- Cojín amortiguador en hilo de acero inox. AISI 304

- Cazoleta en acero zincado

- Versión 100/100 en inox. AISI 316, para industria alimentaria, química, etc. (Ref. PDM-1000-01 y PDM-2000-01)

CARACTERÍSTICAS TÉCNICAS

- Suspensión antivibratoria de prensas, máquinas-herramientas, etc.

- En general, cualquier máquina susceptible de nivelación sin necesidad de fijación al suelo.

Dimensiones

A: M16
H: 27 mm
D: 80 mm
E: 73 mm
L: 156 mm
F: 52 mm

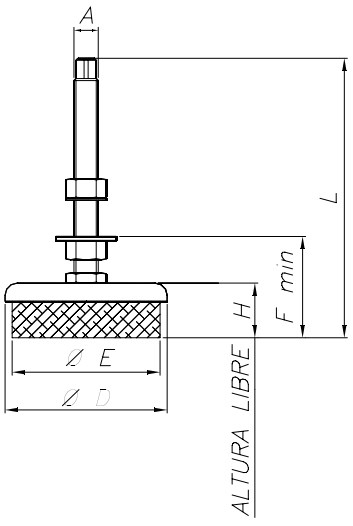

+1612004 AMORTIG. PDM2000 M-20

- Serie de amortiguadores extraplanos que soportan cargas estáticas y dinámicas
muy elevadas y proporcionan una gran estabilidad.

- Cojín amortiguador en hilo de acero inox. AISI 304

- Cazoleta en acero zincado

- Versión 100/100 en inox. AISI 316, para industria alimentaria, química, etc. (Ref. PDM-1000-01 y PDM-2000-01)

CARACTERÍSTICAS TÉCNICAS

- Suspensión antivibratoria de prensas, máquinas-herramientas, etc.

- En general, cualquier máquina susceptible de nivelación sin necesidad de fijación al suelo.

Dimensiones

A: M20
H: 30 mm
D: 128 mm
E: 120 mm
L: 197 mm
F: 62 mm

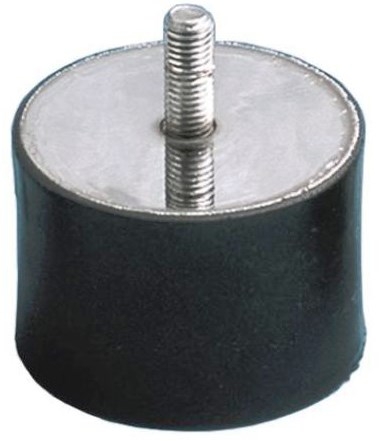

+511275 RADIAFLEX 25.5X22 M-8

Radiaflex, un aislador antivibratorio de la familia de las suspensiones elásticas que Tejasa distribuye bajo la prestigiosa marca de amortiguadores de vibraciones Paulstra

Armadura : Placas cilíndricas.
Caucho natural adherido de forma cilíndrica
3 posibilidades: Macho-Macho, Macho-Hembra, Hembra-Hembra
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las versiones habituales y una variedad adicional: el tope de goma Radiaflex®

CARACTERÍSTICAS TÉCNICAS

Los antivibratorios Radiaflex® tienen una elasticidad radial mucho mayor que la axial.
Admiten perfectamente cargas en compresión (axial), Admiten perfectamente cargas en cizallamiento (radial), Admiten perfectamente cargas en compresión-cizallamiento (según el montaje).
Los antivibratorios Radiaflex® aportan una gran simplicidad de montaje.
Es un producto disponible, sencillo y económico.
Importante: el trabajo en cizallamiento de estos plots se presta muy bien al aislamiento vibratorio siempre que los esfuerzos, en este sentido, no sean demasiado importantes

Dimensiones

A: 25,5 mm
B: 22 mm
C: M8
G: 20 mm
Carga máx.(daN): 50
Desvío (mm): 5,5

+520500 RADIAFLEX 16X10 M-5

Radiaflex, un aislador antivibratorio de la familia de las suspensiones elásticas que Tejasa distribuye bajo la prestigiosa marca de amortiguadores de vibraciones Paulstra

Armadura : Placas cilíndricas.
Caucho natural adherido de forma cilíndrica
3 posibilidades: Macho-Macho, Macho-Hembra, Hembra-Hembra
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las versiones habituales y una variedad adicional: el tope de goma Radiaflex®

CARACTERÍSTICAS TÉCNICAS

Los antivibratorios Radiaflex® tienen una elasticidad radial mucho mayor que la axial.
Admiten perfectamente cargas en compresión (axial), Admiten perfectamente cargas en cizallamiento (radial), Admiten perfectamente cargas en compresión-cizallamiento (según el montaje).
Los antivibratorios Radiaflex® aportan una gran simplicidad de montaje.
Es un producto disponible, sencillo y económico.
Importante: el trabajo en cizallamiento de estos plots se presta muy bien al aislamiento vibratorio siempre que los esfuerzos, en este sentido, no sean demasiado importantes

Dimensiones

A: 16 mm
B: 10 mm
C: M5

+520525 RADIAFLEX 50X35 M-10

Radiaflex, un aislador antivibratorio de la familia de las suspensiones elásticas que Tejasa distribuye bajo la prestigiosa marca de amortiguadores de vibraciones Paulstra

Armadura : Placas cilíndricas.
Caucho natural adherido de forma cilíndrica
3 posibilidades: Macho-Macho, Macho-Hembra, Hembra-Hembra
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las versiones habituales y una variedad adicional: el tope de goma Radiaflex®

CARACTERÍSTICAS TÉCNICAS

Los antivibratorios Radiaflex® tienen una elasticidad radial mucho mayor que la axial.
Admiten perfectamente cargas en compresión (axial), Admiten perfectamente cargas en cizallamiento (radial), Admiten perfectamente cargas en compresión-cizallamiento (según el montaje).
Los antivibratorios Radiaflex® aportan una gran simplicidad de montaje.
Es un producto disponible, sencillo y económico.
Importante: el trabajo en cizallamiento de estos plots se presta muy bien al aislamiento vibratorio siempre que los esfuerzos, en este sentido, no sean demasiado importantes

Dimensiones

A: 50 mm
B: 35 mm
C: M10

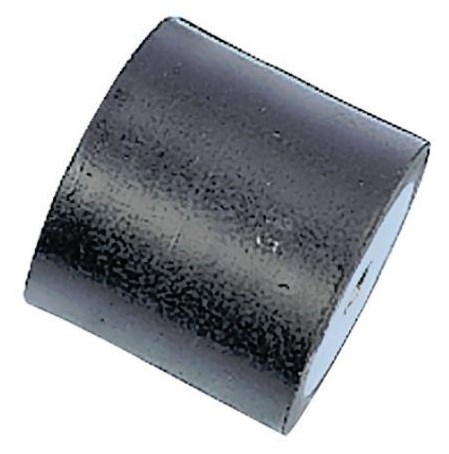

+520534 RADIAFLEX 80X40 M-14

Radiaflex, un aislador antivibratorio de la familia de las suspensiones elásticas que Tejasa distribuye bajo la prestigiosa marca de amortiguadores de vibraciones Paulstra

Armadura : Placas cilíndricas.
Caucho natural adherido de forma cilíndrica
3 posibilidades: Macho-Macho, Macho-Hembra, Hembra-Hembra
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las versiones habituales y una variedad adicional: el tope de goma Radiaflex®

CARACTERÍSTICAS TÉCNICAS

Los antivibratorios Radiaflex® tienen una elasticidad radial mucho mayor que la axial.
Admiten perfectamente cargas en compresión (axial), Admiten perfectamente cargas en cizallamiento (radial), Admiten perfectamente cargas en compresión-cizallamiento (según el montaje).
Los antivibratorios Radiaflex® aportan una gran simplicidad de montaje.
Es un producto disponible, sencillo y económico.
Importante: el trabajo en cizallamiento de estos plots se presta muy bien al aislamiento vibratorio siempre que los esfuerzos, en este sentido, no sean demasiado importantes

Dimensiones

A: 80 mm
B: 40 mm
C: M14

+520535 RADIAFLEX 80X70 M-14

Radiaflex, un aislador antivibratorio de la familia de las suspensiones elásticas que Tejasa distribuye bajo la prestigiosa marca de amortiguadores de vibraciones Paulstra

Armadura : Placas cilíndricas.
Caucho natural adherido de forma cilíndrica
3 posibilidades: Macho-Macho, Macho-Hembra, Hembra-Hembra
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las versiones habituales y una variedad adicional: el tope de goma Radiaflex®

CARACTERÍSTICAS TÉCNICAS

Los antivibratorios Radiaflex® tienen una elasticidad radial mucho mayor que la axial.
Admiten perfectamente cargas en compresión (axial), Admiten perfectamente cargas en cizallamiento (radial), Admiten perfectamente cargas en compresión-cizallamiento (según el montaje).
Los antivibratorios Radiaflex® aportan una gran simplicidad de montaje.
Es un producto disponible, sencillo y económico.
Importante: el trabajo en cizallamiento de estos plots se presta muy bien al aislamiento vibratorio siempre que los esfuerzos, en este sentido, no sean demasiado importantes

Dimensiones

A: 80 mm
B: 70 mm
C: M14

+521293 RADIAFLEX 12.5X10 M-5

Radiaflex, un aislador antivibratorio de la familia de las suspensiones elásticas que Tejasa distribuye bajo la prestigiosa marca de amortiguadores de vibraciones Paulstra

Armadura : Placas cilíndricas.
Caucho natural adherido de forma cilíndrica
3 posibilidades: Macho-Macho, Macho-Hembra, Hembra-Hembra
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las versiones habituales y una variedad adicional: el tope de goma Radiaflex®

CARACTERÍSTICAS TÉCNICAS

Dimensiones:

A: 12,5 mm
B: 10 mm
C: M5
G: 10 mm

+521342 RADIAFLEX 25.5X25 M-8

Radiaflex, un aislador antivibratorio de la familia de las suspensiones elásticas que Tejasa distribuye bajo la prestigiosa marca de amortiguadores de vibraciones Paulstra

Armadura : Placas cilíndricas.
Caucho natural adherido de forma cilíndrica
3 posibilidades: Macho-Macho, Macho-Hembra, Hembra-Hembra
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las versiones habituales y una variedad adicional: el tope de goma Radiaflex®

CARACTERÍSTICAS TÉCNICAS

Dimensiones

A: 25.5 mm
B: 25 mm
C: M8
G: 20 mm

+521403 DIABOLO 40X28 M-10

Radiaflex, un aislador antivibratorio de la familia de las suspensiones elásticas que Tejasa distribuye bajo la prestigiosa marca de amortiguadores de vibraciones Paulstra

Armadura : Placas cilíndricas.
Caucho natural adherido de forma cilíndrica
3 posibilidades: Macho-Macho, Macho-Hembra, Hembra-Hembra
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las versiones habituales y una variedad adicional: el tope de goma Radiaflex®

CARACTERÍSTICAS TÉCNICAS

Dimensiones

A: 40 mm
B: 28 mm
C: M10
G: 25 mm

+521571 DIABOLO 57X44 M-8

Radiaflex, un aislador antivibratorio de la familia de las suspensiones elásticas que Tejasa distribuye bajo la prestigiosa marca de amortiguadores de vibraciones Paulstra

Armadura : Placas cilíndricas.
Caucho natural adherido de forma cilíndrica
3 posibilidades: Macho-Macho, Macho-Hembra, Hembra-Hembra
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las versiones habituales y una variedad adicional: el tope de goma Radiaflex®

CARACTERÍSTICAS TÉCNICAS

Dimensiones

A: 57 mm
B: 44 mm
C: M8
G: 20 mm

+521581 RADIAFLEX 50X35 M-10

Radiaflex, un aislador antivibratorio de la familia de las suspensiones elásticas que Tejasa distribuye bajo la prestigiosa marca de amortiguadores de vibraciones Paulstra

Armadura : Placas cilíndricas.
Caucho natural adherido de forma cilíndrica
3 posibilidades: Macho-Macho, Macho-Hembra, Hembra-Hembra
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las versiones habituales y una variedad adicional: el tope de goma Radiaflex®

CARACTERÍSTICAS TÉCNICAS

Dimensiones

A: 50 mm
B: 35 mm
C: M10
G: 25 mm

+521602 DIABOLO 60X60 M-10

Radiaflex, un aislador antivibratorio de la familia de las suspensiones elásticas que Tejasa distribuye bajo la prestigiosa marca de amortiguadores de vibraciones Paulstra

Armadura : Placas cilíndricas.
Caucho natural adherido de forma cilíndrica
3 posibilidades: Macho-Macho, Macho-Hembra, Hembra-Hembra
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las versiones habituales y una variedad adicional: el tope de goma Radiaflex®

CARACTERÍSTICAS TÉCNICAS

Dimensiones

A: 60 mm
B: 60 mm
C: M10
G: 25 mm

+521603 RADIAFLEX 60X36 M-10

Radiaflex, un aislador antivibratorio de la familia de las suspensiones elásticas que Tejasa distribuye bajo la prestigiosa marca de amortiguadores de vibraciones Paulstra

Armadura : Placas cilíndricas.
Caucho natural adherido de forma cilíndrica
3 posibilidades: Macho-Macho, Macho-Hembra, Hembra-Hembra
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las versiones habituales y una variedad adicional: el tope de goma Radiaflex®

CARACTERÍSTICAS TÉCNICAS

Dimensiones

A: 60 mm
B: 36 mm
C: M10
G: 25 mm

+521910 RADIAFLEX 100X80 M-16

Radiaflex, un aislador antivibratorio de la familia de las suspensiones elásticas que Tejasa distribuye bajo la prestigiosa marca de amortiguadores de vibraciones Paulstra

Armadura : Placas cilíndricas.
Caucho natural adherido de forma cilíndrica
3 posibilidades: Macho-Macho, Macho-Hembra, Hembra-Hembra
En Europa, se utiliza un tipo estándar de tornillería diferente al estándar francés. Para responder mejor a esta diversidad, Paulstra ha creado una nueva gama Radiaflex® Europa. Esta gama comprende las versiones habituales y una variedad adicional: el tope de goma Radiaflex®

CARACTERÍSTICAS TÉCNICAS

Dimensiones

A: 100 mm
B: 80 mm
C: M16
G: 47 mm

+530805/80-SHORE- MINIFIX D,46

El montaje MINIFIX comprende una almohadilla de elastómero con anti- deslizamiento, superficie estriada y un espárrago roscado que permite ajustar la altura exacta del equipo.

Hecho en dos durezas ( 50 y 80 Sh ) el montaje MINIFIX es decir perfectamente adecuado para una variedad de aplicaciones y se suministra completa con la fijación de tuercas y arandelas.

CARACTERÍSTICAS TÉCNICAS

Dimensiones

A: 46 mm
B: 15 mm
C: 38 mm
D: M10

+530810 NIVOFIX D,65 M-12

El soporte NIVOFIX es un pie de máquina regulable formado por una armadura circular adherida a una suela de elastómero protegido.

El conjunto incluye un tornillo de nivelación.

La suela de elastómero tiene un relieve antideslizante.

CARACTERÍSTICAS TÉCNICAS

La concepción del soporte NIVOFIX le confiere las propiedades
fundamentales siguientes:
- Regulación exacta de la altura del soporte para un correcto asiento
de la máquina (tornillo de nivelación, corrección angular del plano
horizontal).
- Absorción de vibraciones de alta frecuencia de la máquina.
- Resistente a la corrosión (elastómero nitrilo, carcasa de protección,
piezas metálicas zincadas).
- Suela antideslizante (anclaje no necesario).
Ventajas:
- Rápidez de colocación de los soportes.
- Facilidad de desplazamiento de la m

Dimensiones:

A: 65 mm
B: 31.5 mm
C: M12
G mín: 105 mm
G máx: 110 mm

+530820 NIVOFIX D,88 M-16 ACER

El soporte NIVOFIX es un pie de máquina regulable formado por una armadura circular adherida a una suela de elastómero protegido.

El conjunto incluye un tornillo de nivelación.

La suela de elastómero tiene un relieve antideslizante.

CARACTERÍSTICAS TÉCNICAS

La concepción del soporte NIVOFIX le confiere las propiedades
fundamentales siguientes:
- Regulación exacta de la altura del soporte para un correcto asiento
de la máquina (tornillo de nivelación, corrección angular del plano
horizontal).
- Absorción de vibraciones de alta frecuencia de la máquina.
- Resistente a la corrosión (elastómero nitrilo, carcasa de protección,
piezas metálicas zincadas).
- Suela antideslizante (anclaje no necesario).
Ventajas:
- Rápidez de colocación de los soportes.
- Facilidad de desplazamiento de la m

Dimensiones:

A: 88 mm
B: 46 mm
C: M16
G mín: 114 mm
G máx: 127 mm

+533661/75 BECA 60X24 DUREZ75

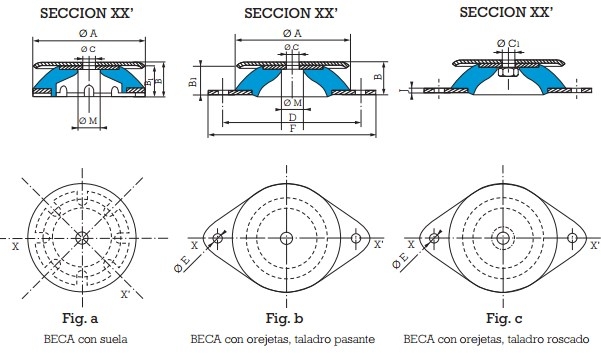

El soporte BECA está formado por dos armaduras planas y paralelas
unidas entre sí por una corona de caucho adherido.

- Armadura superior : Taladro pasante o roscado (tuerca soldada).

- Armadura inferior: Fijación con orejetas o directamente sobre el suelo.

- Caucho adherido.

- Corona en forma cónica.

- Reborde o suela acanalada antideslizante.

- Placa de protección (desmontable): Protección del caucho y repartición
de cargas.

CARACTERÍSTICAS TÉCNICAS

Dimensiones (mm)

ØA: 60
B: 24
B1: 22.5
ØC1: M6
D: 76
ØE: 6.2
F: 90
J: 2
ØM: 18

+533681/60-SHORE- BECA D,80

El soporte BECA está formado por dos armaduras planas y paralelas
unidas entre sí por una corona de caucho adherido.

- Armadura superior : Taladro pasante o roscado (tuerca soldada).

- Armadura inferior: Fijación con orejetas o directamente sobre el suelo.

- Caucho adherido.

- Corona en forma cónica.

- Reborde o suela acanalada antideslizante.

- Placa de protección (desmontable): Protección del caucho y repartición
de cargas.

CARACTERÍSTICAS TÉCNICAS

Dimensiones (mm)

ØA: 80
B: 27
B1: 25
ØC: 8.1
ØC1: M8
D: 100
ØE: 8.2
F: 120
J: 2
ØM: 22

+533681/75-SHORE- BECA D,80

El soporte BECA está formado por dos armaduras planas y paralelas
unidas entre sí por una corona de caucho adherido.

- Armadura superior : Taladro pasante o roscado (tuerca soldada).

- Armadura inferior: Fijación con orejetas o directamente sobre el suelo.

- Caucho adherido.

- Corona en forma cónica.

- Reborde o suela acanalada antideslizante.

- Placa de protección (desmontable): Protección del caucho y repartición
de cargas.

CARACTERÍSTICAS TÉCNICAS

Dimensiones (mm)

ØA: 80
B: 27
B1: 25
ØC: 8.1
ØC1: M8
D: 100
ØE: 8.2
F: 120
J: 2
ØM: 22

+561269 AMORTIGUADOR

CARACTERÍSTICAS TÉCNICAS

Dimesiones

D: 27 mm
L: 45 mm
l: 40 mm
