Productos FIJACIONES VARIAS MIKALOR (anillos, pasadores...).

ANILLO CLIP DIN-6799

La arandela de seguridad DIN 6799 tiene aplicaciones múltiples y particularmente interesantes en ejes de diámetro pequeño, pudiendo soportar cargas axiales importantes.

El diseño del perfil interior consigue obtener un apriete conveniente sobre el fondo de la ranura, evitando con ello desgastes innecesarios que lógicamente se producirían en elementos móviles, si la arandela fuese montada sin la adecuada tensión.

CARACTERÍSTICAS TÉCNICAS

Materiales:
Acero para muelles
HRc 46÷54 (HV 460-580)

Acabados:
A = Aceitado Antioxidante
F = Fosfatado
Resto d1 = Fosfatado

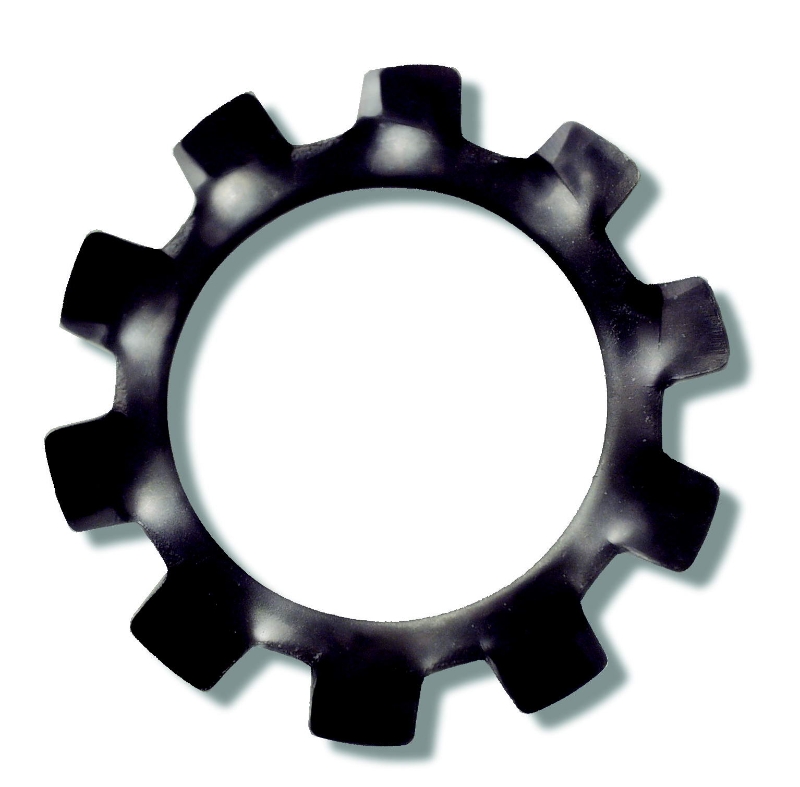

ARANDELA DENTADA DIN 6797-A

Las arandelas dentadas según norma DIN 6797 nos permiten inmovilizar elementos de unión especialmente tuercas, tornillos y pernos sujetos a vibraciones, manteniendo uniforme el par de apriete aplicado sobre el elemento de fijación en cualquier montaje mecánico, eléctrico y electrónico.

Además de su función anti-vibratoria permite mejorar la calidad de los circuitos eléctricos al constituir cada diente un excelente punto de contacto.

La forma A, al disponer el dentado en la parte exterior, permite un contacto uniforme de todos los dientes sobre el diámetro mayor, ofreciendo la máxima resistencia al aflojamiento.

La superficie de la pieza a fijar debe ser plana y perpendicular al eje de los tornillos.

CARACTERÍSTICAS TÉCNICAS

Materiales:
Acero para muelles
HRc 36÷43 - (HV 350-425)

Acabados:
Aceitado Antioxidante

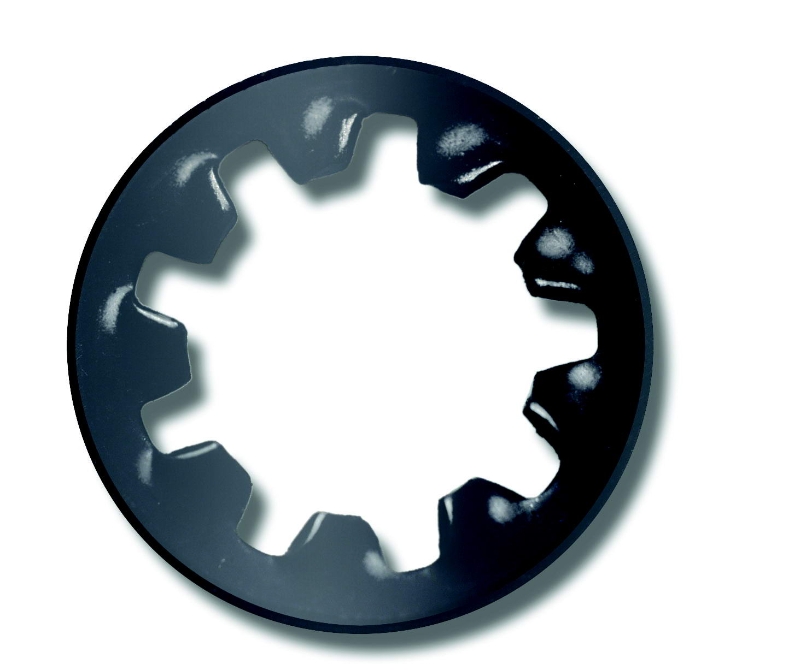

ARANDELA DENTADA DIN 6797-J

Las arandelas dentadas según norma DIN 6797 nos permiten inmovilizar elementos de unión especialmente tuercas, tornillos y pernos sujetos a vibraciones, manteniendo uniforme el par de apriete aplicado sobre el elemento de fijación en cualquier montaje mecánico, eléctrico y electrónico.

La forma J es adecuada cuando es acentuado el chaflán interior de la cabeza del tornillo o tuerca y en todos los casos en que las dimensiones de dicha cabeza sean reducidas en comparación con el diámetro de la
arandela.

Se emplea cuando la superficie de la pieza a fijar sea irregular o de forma abombada.

CARACTERÍSTICAS TÉCNICAS

Materiales:
Acero para muelles
HRc 36÷47 - (HV 350-425)

Acabados:
Aceitado Antioxidante

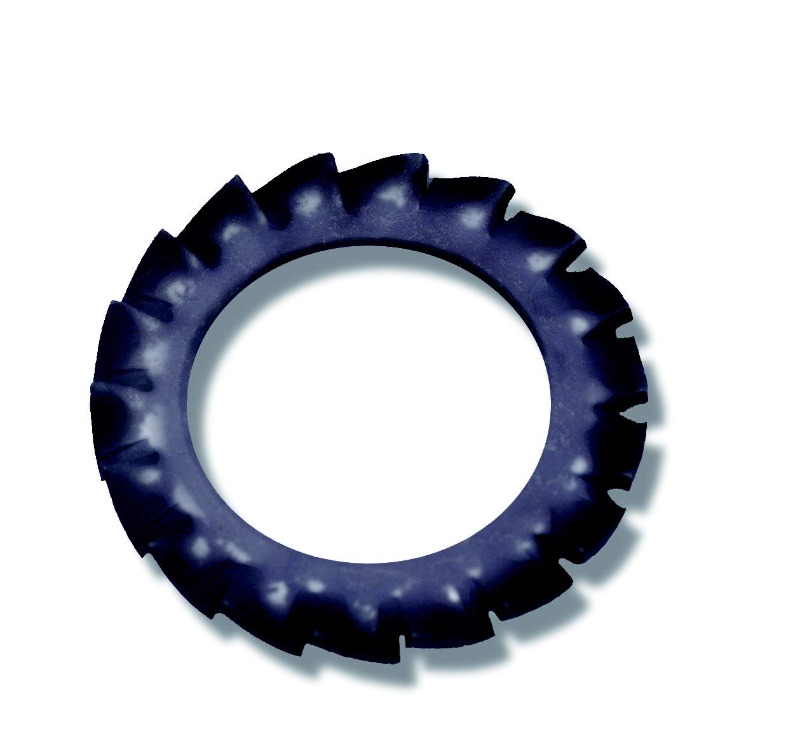

ARANDELA DENTADA DIN 6798-A

Las arandelas dentadas según norma DIN 6798 nos permiten inmovilizar elementos de unión especialmente tuercas, tornillos y pernos sujetos a vibraciones, manteniendo uniforme el par de apriete aplicado sobre el elemento de fijación en cualquier montaje mecánico, eléctrico y electrónico.
Además de su función anti-vibratoria, permite mejorar la calidad de los circuitos eléctricos al constituir cada diente un excelente punto de contacto. También resulta muy recomendable su aplicación en fijaciones poco accesibles a la observación y al reapriete.

La forma A, al disponer el dentado en la parte exterior, permite un contacto uniforme de todos los dientes sobre el diámetro mayor, ofreciendo la máxima resistencia al aflojamiento. La superficie de la pieza a fijar debe ser plana y perpendicular al eje de los tornillos.

La inclinación permanente de los dientes debido al cabalgamiento o superposición de unos sobre otros produce un coeficiente elevado de fricción, permitiendo pares de apriete progresivos e importantes uniformemente distribuidos alrededor de la cabeza del tornillo o tuerca.

El par máximo aplicable sobre los dientes no debe sobrepasar los valores expuestos para tornillería de clase de resistencia 8.8. Bajo el esfuerzo del par de apriete los cantos del diente de estas arandelas se incrustan en la cabeza del tornillo o tuerca y en la superficie de la pieza a fijar, formando un conjunto inmóvil e inaflojable.

CARACTERÍSTICAS TÉCNICAS

Materiales:
Acero para muelles
HRc 36÷43 - (HV 350-425)

Acabados:
Aceitado Antioxidante

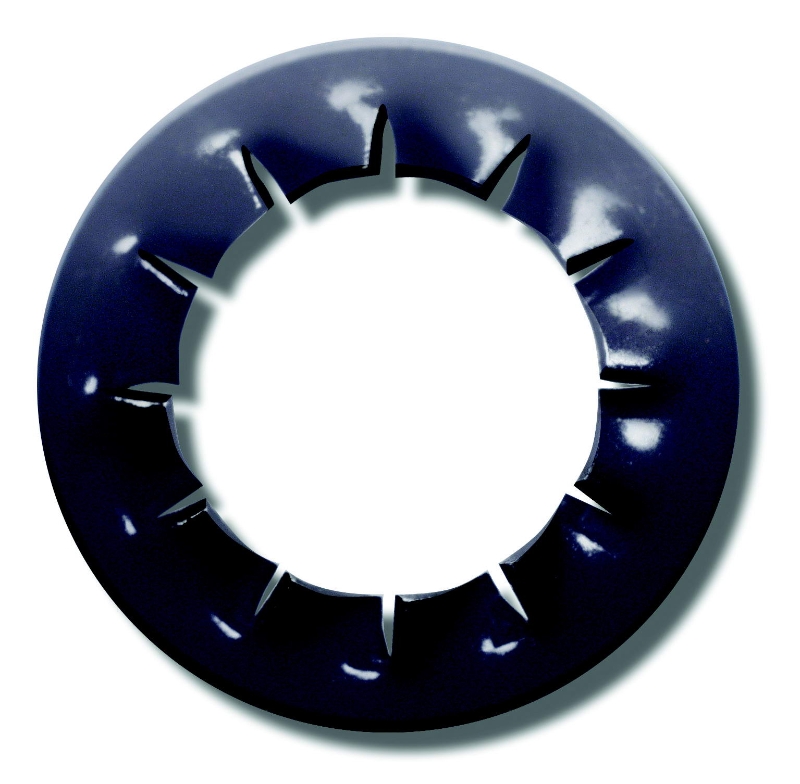

ARANDELA DENTADA DIN 6798-J

Las arandelas dentadas según norma DIN 6798 nos permiten inmovilizar elementos de unión especialmente tuercas, tornillos y pernos sujetos a vibraciones, manteniendo uniforme el par de apriete aplicado sobre el elemento de fijación en cualquier montaje mecánico, eléctrico y electrónico.
Además de su función anti-vibratoria, permite mejorar la calidad de los circuitos eléctricos al constituir cada diente un excelente punto de contacto. También resulta muy recomendable su aplicación en fijaciones poco accesibles a la observación y al reapriete.

La forma A, al disponer el dentado en la parte exterior, permite un contacto uniforme de todos los dientes sobre el diámetro mayor, ofreciendo la máxima resistencia al aflojamiento. La superficie de la pieza a fijar debe ser plana y perpendicular al eje de los tornillos.

La inclinación permanente de los dientes debido al cabalgamiento o superposición de unos sobre otros produce un coeficiente elevado de fricción, permitiendo pares de apriete progresivos e importantes uniformemente distribuidos alrededor de la cabeza del tornillo o tuerca.

El par máximo aplicable sobre los dientes no debe sobrepasar los valores expuestos para tornillería de clase de resistencia 8.8. Bajo el esfuerzo del par de apriete los cantos del diente de estas arandelas se incrustan en la cabeza del tornillo o tuerca y en la superficie de la pieza a fijar, formando un conjunto inmóvil e inaflojable.

CARACTERÍSTICAS TÉCNICAS

Materiales:
Acero para muelles
HRc 36÷43 - (HV 350-425)

Acabados:
Aceitado Antioxidante

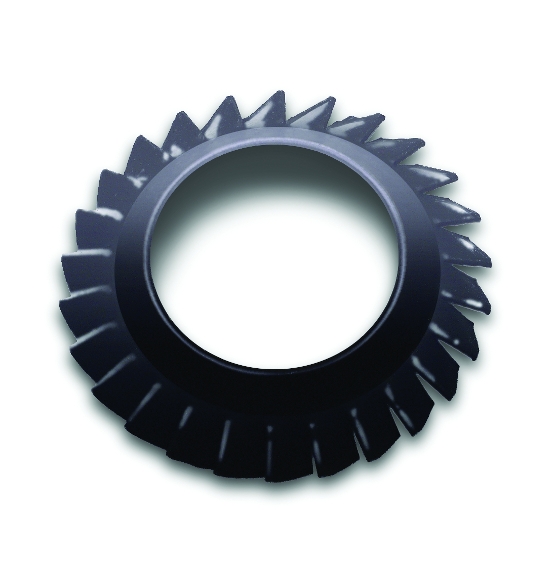

ARANDELA DENTADA DIN 6798-V

Las arandelas dentadas según norma DIN 6798 nos permiten inmovilizar elementos de unión especialmente tuercas, tornillos y pernos sujetos a vibraciones, manteniendo uniforme el par de apriete aplicado sobre el elemento de fijación en cualquier montaje mecánico, eléctrico y electrónico. Además de su función anti-vibratoria, permite mejorar la calidad de los circuitos eléctricos al constituir cada diente un excelente punta de contacto.

También resulta muy recomendable su aplicación en fijaciones poco accesibles a la observación y al reapriete. La forma V se utiliza en tornillos con cabeza de 90º.
La inclinación permanente de los dientes debido al cabalgamiento o superposición de unos sobre otros produce un coeficiente elevado de fricción, permitiendo pares de apriete progresivos e importantes uniformemente distribuidos alrededor de la cabeza del tornillo o tuerca.

El par máximo aplicable sobre los dientes no debe sobrepasar los valores expuestos para tornillería de clase de resistencia 8.8. Bajo el esfuerzo del par de apriete los cantos del diente de estas arandelas se incrustan en la cabeza del tornillo o tuerca y en la superficie de la pieza a fijar, formando un conjunto inmóvil e inaflojable.

CARACTERÍSTICAS TÉCNICAS

Materiales:
ACERO PARA MUELLES
HRc 36÷43
(HV 350-425)

Acabado:
Aceitado Antioxidante

ARANDELA DIN-137-A

Se emplean en los montajes sobre aluminio, plástico, aisladores, etc.
Se recomienda para bloqueos elásticos en que no se desea señalar superficies rectificadas, siendo la más indicada para montar en superficies pintadas o esmaltadas.

En electrónica sirven para inmovilizar contactos de conexiones eléctricas. El par de apriete de la forma A es moderado.

CARACTERÍSTICAS TÉCNICAS

Materiales:
ACERO PARA MUELLES
HRc 43÷50 (HV 425-510)

Acabados:
Aceitado Antioxidante

ARANDELA DIN-137-B

Se emplean en los montajes sobre aluminio, plástico, aisladores, etc.
Se recomienda para bloqueos elásticos en que no se desea señalar superficies rectificadas, siendo la más indicada para montar en superficies pintadas o esmaltadas.

En electrónica sirven para inmovilizar contactos de conexiones eléctricas. La arandela forma B se emplea para bloquear tornillos con pares de apriete elevados.




CARACTERÍSTICAS TÉCNICAS

Materiales:
ACERO PARA MUELLES
HRc 44÷51 (HV 430-530)

Acabados:
Aceitado Antioxidante

ARANDELA ESPECIAL DIN-912 AET

La arandela AET está especialmente diseñada para el montaje en tornillos donde no puede sobresalir la arandela.

Debido a su forma cónica el par de apriete se reparte uniformemente en cualquier tipo de montaje, las estrías acuñadas en forma de diente de sus dos caras se incrustan en la cabeza del tornillo o tuerca y en la superficie de la pieza a fijar, formando un conjunto inmóvil e inaflojable a las vibraciones.

Es una arandela muy adecuada para ser aplicada en los más diversos tipos de tornilos y tuercas. También son de gran utilidad en los conjuntos mecánicos de cualquier rama de la industria en que se precisan tensiones de bloqueo importantes.

Tienen una gran elasticidad para compesar juegos axiales en cualquier tipo de montaje, evitando los ruidos de piezas en movimiento.

Se emplean en alojamientos para cabezas de tornillos normalizados según DIN 74 y con los tornillos DIN 912 debido a su perfecto acoplamiento.

CARACTERÍSTICAS TÉCNICAS

Materiales:
ACERO PARA MUELLES
HRc 43÷49 -(HV 425-495)

Acabados:
Aceitado Antioxidante

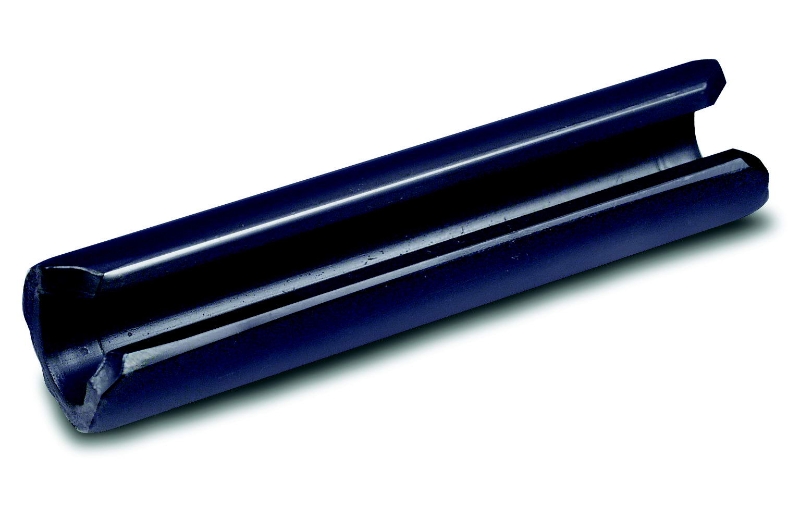

PASADOR DIN-1481

El pasador elástico es un cilindro hueco que longitudinalmente tiene una ranura de un extremo a otro.

El pasador libre tiene un diámetro exterior mayor con relación al diámetro nominal del taladro de su alojamiento.

Cuando el pasador queda introducido en el taladro, queda comprimido y retenido debido a la fuerza elástica ejercida contra las paredes de dicho taladro.

La ranura se reduce en anchura pero sigue permaneciendo abierta.

CARACTERÍSTICAS TÉCNICAS

Materiales:
Acero para muelles
HRc 43÷49 - (HV 422-560)

Acabados:
Aceitado Antioxidante

TORNILLO MARIPOSA

Clase de Resistencia: 6
Rosca Métrica ISO
Cincado Blanco

TUERCA ENJAULADA

Las tuercas enjauladas combinan las clásicas cualidades de elasticidad de los elementos de ensamblaje y la gran resistencia de las tuercas de acero con sus multiples filetes. Están diseñadas para realizar cualquier tipo de montaje, incluidos los montajes ciegos. Permiten ser fijadas en sus elementos por tornillos y ser sometidas a pares de apriete elevados o a cargas axiales importantes.

Para su aplicación no se requieren utillajes especiales ni mano de obra especializada. Permiten un gran ahorro de tiempo en las operaciones de ensamblaje, eliminando las costosas operaciones de roscado, soldadura o remachado y debido a un adecuado flotamiento de la tuerca dentro de la jaula se asegura el alineamiento de los paneles de montaje.

La jaula de este modelo de tuerca es autoretenida en posición de montaje dentro de un alojamiento cuadrado o rectangular, y la elasticidad y diseño de sus patas le permiten además su adaptación a una gran gama de espesores de panel. Montada en un alojamiento rectangular su autoretención le permite tener desplazamientos laterales que compensen posteriores ajuntes de ensamblaje.

CARACTERÍSTICAS TÉCNICAS

Material:
Jaula de acero Inox. 18/8

Acabados:
Tuerca de Acero Cincado Cr3

TUERCA MARIPOSA ROSCA MÉTRICA

CLASE DE
RESISTENCIA: 6
Rosca Métrica
Cincado blanco

TUERCA MARIPOSA ROSCA WITHWORTH

CLASE DE
RESISTENCIA: 6
Rosca Withworth
Cincado blanco
