Productos ROSCAMAT.

MESA C/RUEDAS PARA ROSACADORAS ROSCAMAT 850mm X 850mm

CARACTERÍSTICAS TÉCNICAS

Ranuras para fijar piezas o herramientas.
Soporte para accesorios.

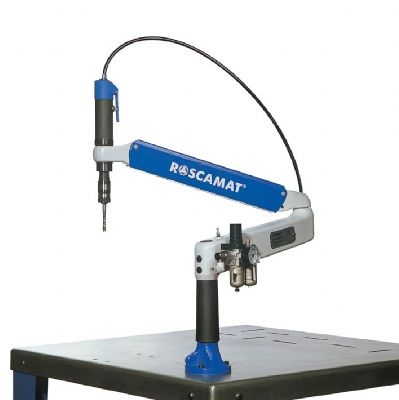

ROSCADORA NEUMATICA BRAZO ORIENTABLEM-2/M-14 MOD.200 C-13

La máquina está formada por un paralelogramo pendular (equilibrado mediante un amortiguador neumático) y un brazo radial. El conjunto de ambos fija el cabezal motor y lo mantiene en posición perpendicular al área de trabajo. El motor tiene incorporado un sistema de cambio rápido y es alimentado por aire comprimido previamente filtrado y lubricado. Las herramientas se fijan al motor a través de porta-machos de cambio rápido.

CARACTERÍSTICAS TÉCNICAS

Capacidad M2-M14 (M16)
La ROSCAMAT 200 puede ir equipada con cualquiera de los dos motores tipo TS-VII. Cada uno de ellos tiene una velocidad diferente y por tanto, una capacidad de rosca diferente.

Portaherramientas:
Comprende una amplia gama de portamachos con o sin embrague y también otros utillajes de sujeción rápida de diferentes herramientas como brocas, avellanadores, terrajas, llaves de vaso, etc. Portamachos con embrague de seguridad: (Patina al llegar al fondo del agujero) Tipo-1 Ø 19 mm. capacidad M2-M16 Portamachos sin embrague: (Para la sujeción de diferentes herramientas de mango cilindrico y cuadradillo de arrastre ). Tipo-1 Ø 19 capacidad M2-M16

La ROSCAMAT-200 orientable lleva incorporado un cabezal articulado de fácil manejo que nos permite situar el motor en 4 posiciones a 90º.

Motor:
La ROSCAMAT 200 puede ir equipada con cualquiera de los dos motores tipo TS-VII. Cada uno de ellos tiene una velocidad diferente y por tanto, una capacidad de rosca diferente.

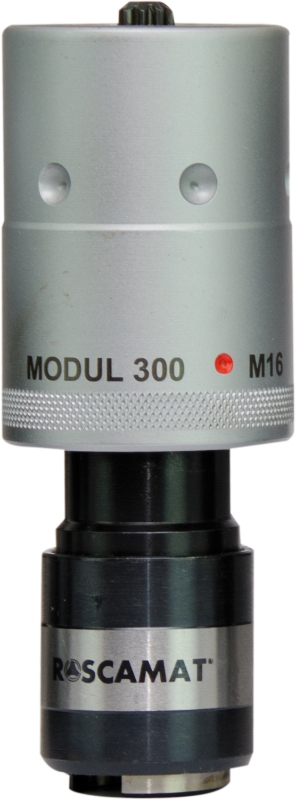

ROSCAMAT CONJUNTO MODULO 300rpm M-16 Ø19mm ACOPLE RAPIDO

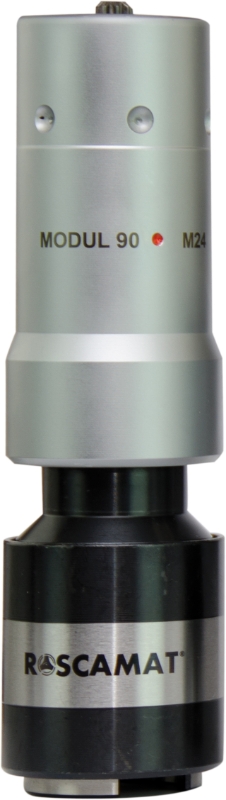

ROSCAMAT CONJUNTO MODULO 90rpm HASTA M-27 Ø31mm ACOPLE RAPIDO

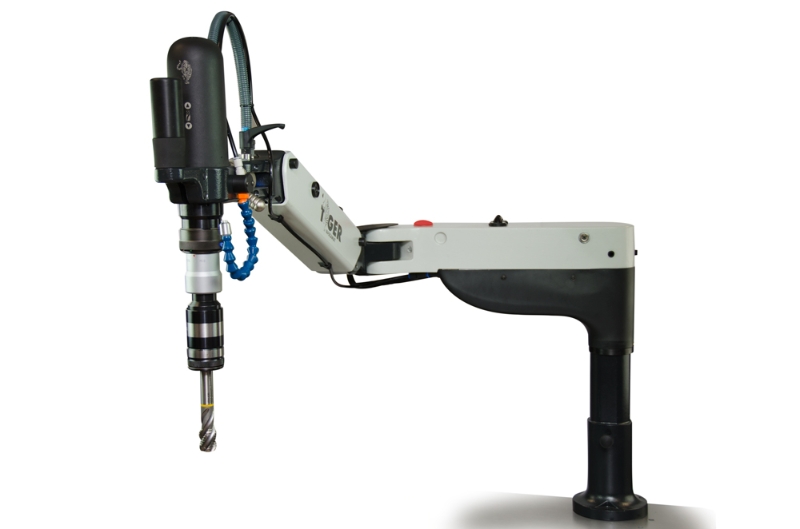

ROSCAMAT MAQUINA DE ROSCAR ELECTRICA TIGER VH (M-2 a M-27)

Área de trabajo:
Roscamat tiger VH: Radio 1160mm/Altura 535 (660) mm

Capacidad M2-M27 (M33):
La maquina esta formada por un brazo radial unido a un brazo basculante que trabaja a través de un amortiguador neumático. A través de la base (1) y por medio de tres agujeros M8 (120 º) la maquina puede ser fijada a la mesa o banco de trabajo. También se puede fijar a través de una brida.

La velocidad es regulada mediante el variador que se encuentra en la caja eléctrica. La velocidad de giro, la lubricación automática opcional y el control de profundidad se pueden regular a través de los botones que se encuentran en el brazo radial. Así se puede adaptar la velocidad según el tamaño de la rosca.

La maquina esta equipada con un motor de alta frecuencia monofásico (220v o 110v) capaz de adaptarse al sistema modular consistente en 7 cambios rápidos (reductores). Como resultado nos permite adaptar la velocidad para cada tipo de rosca.

Control de profundidad (OPCIONAL):
A través de un sistema interno, la maquina controla la posición vertical (Eje Z) en mm. Permitiendo así regular la profundidad de rosca deseada.

Elevador:
Permite aumentar el área de trabajo en 130mm para poder trabajar a diferentes alturas

Motor eléctrico:
Motor de alta frecuencia. Potencia 0,55 Kw Monofásico (220v 0 110v). Voltaje subministrado al motor: 200-240V. 50/50Hz. Velocidad mínima 90rpm- Velocidad máxima: 2100 rpm

Cambio rápido portaherramientas:
Están disponibles un amplio surtido de portamachos, todos ellos con o sin embrague a parte de otros porta herramientas de sujeción rápida como brocas, avellanadores, terrajas, llaves de vaso, etc. Los portamachos con embrague de seguridad hace que patine el macho cuando llega al fondo del agujero. El tipo 1 Ø19 mm tiene capacidad de M2 a M16 (para módulos 1050, 750, 550 y 300 rpm). El tipo 2 Ø31 mm tiene capacidad de M6 a M30 (para módulos 170 y 90 rpm). El portamachos sin embrague de seguridad pueden sujetar diferentes herramientas de mango cilíndrico y cuadro de arrastre. El tipo 1 Ø19mm tiene capacidad de M2 a M16 (módulos 1050,750,550,300 rpm). El tipo 2 Ø31 mm tiene capacidad de M6 a M30 (para módulos 170 y 90 rpm).

Lubricación automática del macho(OPCIONAL):
Lubricación automática de la herramienta: El sistema de lubricación automática del macho va montado en la parte baja del brazo radial. Si es una maquina sin lubricación ésta puede ser montada posteriormente. El tie

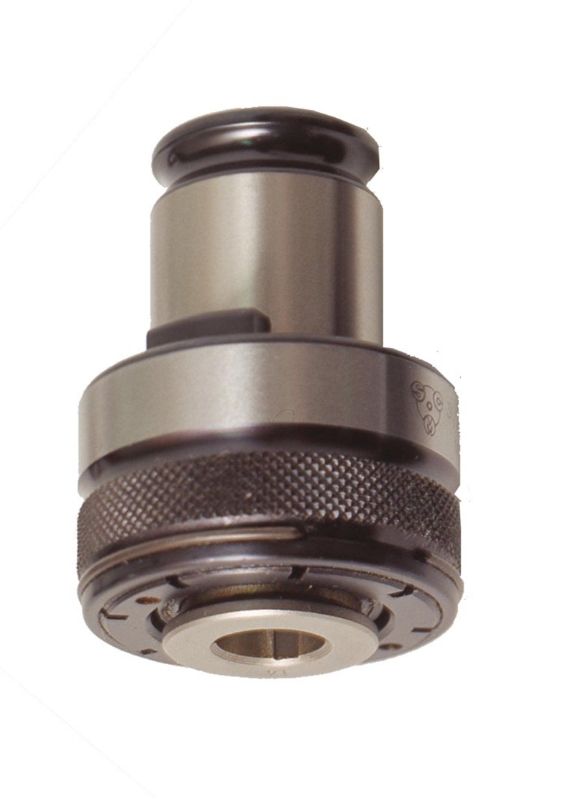

ROSCAMAT PORTAMACHOS C/EMBRAGUE HASTA M-18 31/2 CAMBIO RAPIDO

Portamachos M18 con acoplamiento 31/2

Soporte para grifo M18 de diámetro 31/2 con embrague apto para módulos roscadores. El mango está equipado con un embrague que protege el grifo contra daños y torsión del hilo.
El soporte es compatible con el módulo roscador de conexión rápida, lo que hace que la sustitución del portamachos M18 sea rápida y segura.


Portamachos M18 con embrague se adapta a machos de roscar:

Roscadora neumática 500 M-3-M24
Roscadora neumatica 400 M2-M27
Enhebradora eléctrica Dragon M2-M30
Enhebrador eléctrico Shark M3-M42
Roscadora eléctrica Tiger M2-M27 (M33)

ROSCAMAT PORTAMACHOS C/EMBRAGUE HASTA M-8 19/1 CAMBIO RAPIDO

Portamachos M8 con acoplamiento 19/1

Portamachos M8 con acoplamiento 19/1
Soporte para grifo M8 de diámetro 19/1 con embrague apto para módulos roscadores. El mango está equipado con un embrague que protege el grifo contra daños y torsión del hilo.
El soporte es compatible con el módulo roscador de conexión rápida, lo que hace que la sustitución del portamachos M8 sea rápida y segura.


Portamachos M8 con embrague se adapta a machos de roscar:

Roscadora neumática 500 M-3-M24
Roscadora neumatica 400 M2-M27
Roscadora neumatica 200 M2-M14
Enhebradora eléctrica Dragon M2-M30
Enhebrador eléctrico Shark M3-M42
Roscadora eléctrica Tiger M2-M27 (M33)
Enhebrador eléctrico Mosquito M2-M14
